Máquina de Corte de Vidrio CNC 3728
Descripción
Descripción del Producto

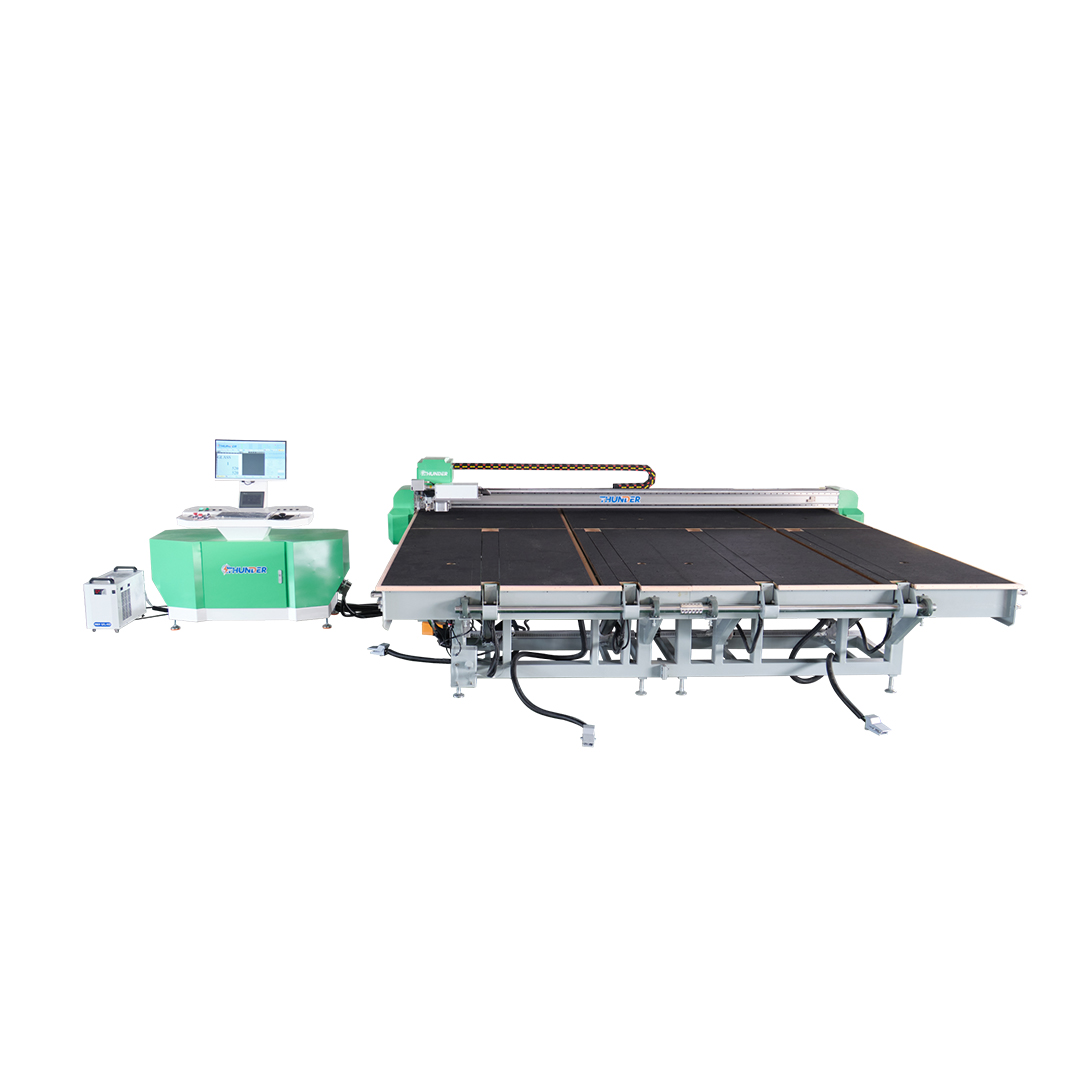

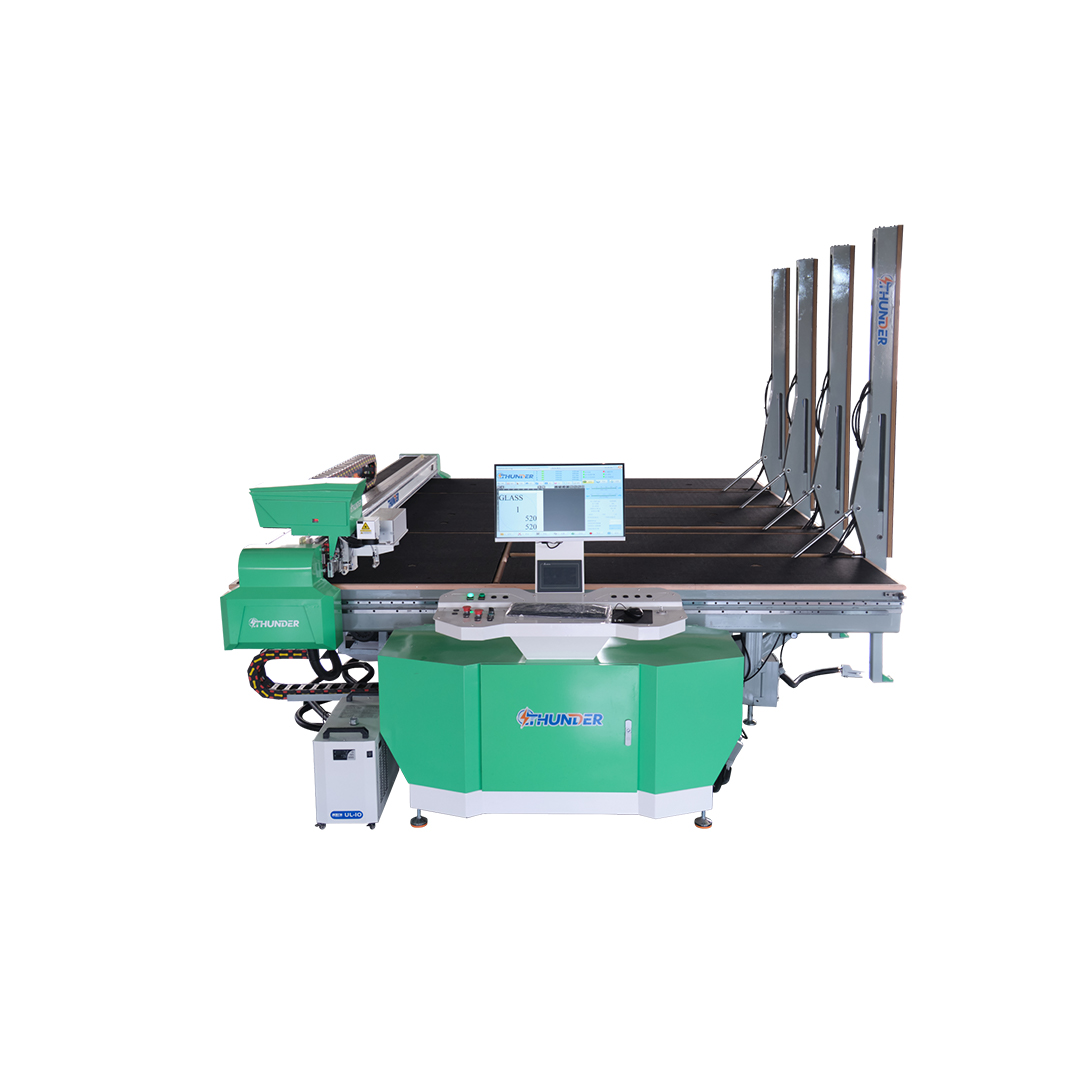

La Thunder 3728 (también conocida bajo el modelo MF-3728 o LT-3728) es una mesa de corte multifuncional de alto rendimiento. Su característica principal es la barra basculante (tilting bar) integrada, que permite cargar las hojas de vidrio directamente desde una posición vertical sin necesidad de cargadores externos voluminosos, optimizando el espacio en el taller.
Está construida con un bastidor de acero templado de alta resistencia (6-10 mm de espesor) sometido a procesos de recocido para evitar deformaciones térmicas, garantizando una precisión milimétrica a largo plazo.
Especificaciones Técnicas y Medidas
A continuación, se detalla la grilla de especificaciones para el modelo 3728:
| Característica | Especificación (Modelo 3728) |
| Tamaño Máximo del Vidrio | 3700 x 2800 mm |
| Espesor del Vidrio | 3 – 12 mm (estándar) / Hasta 19 mm (opcional) |
| Velocidad Máxima de Corte | 140 – 180 m/min |
| Precisión de Corte | ± 0.20 mm/m |
| Aceleración | ≥ 6.0 m/s² |
| Potencia Instalada | 12 kW |
| Presión de Aire Requerida | 6 – 7 bar |
| Altura de la Mesa | 900 mm ± 20 mm (ajustable) |
| Motores | Servo Motores Yaskawa (Japón) |
| Controlador/Software | CNC con Optimización (ej. Optima Italia) |
Características Destacadas
-

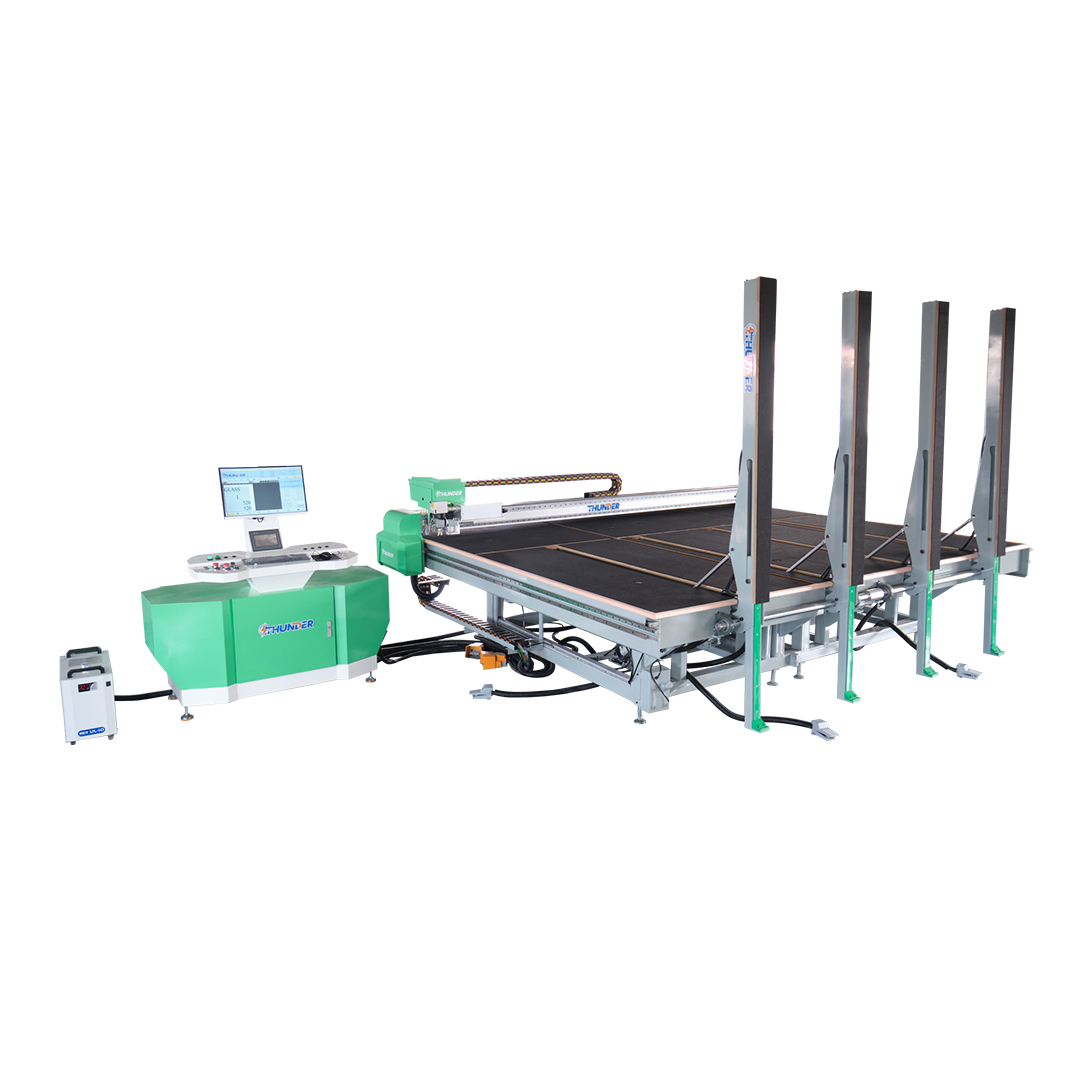

Carga Integrada (Tilting Bar): La mesa se inclina mediante un sistema hidráulico o neumático para recibir la hoja de vidrio del rack, eliminando la necesidad de una máquina de carga independiente.
-
Puente de Corte: Fabricado en aleación de aluminio y magnesio de grado aeroespacial, lo que lo hace ligero para alcanzar altas velocidades de aceleración pero extremadamente rígido para evitar vibraciones.
-
Flotación por Aire: La mesa cuenta con ventiladores de alta presión que crean un colchón de aire, facilitando el movimiento y posicionamiento del vidrio pesado sin rayar la superficie.
-

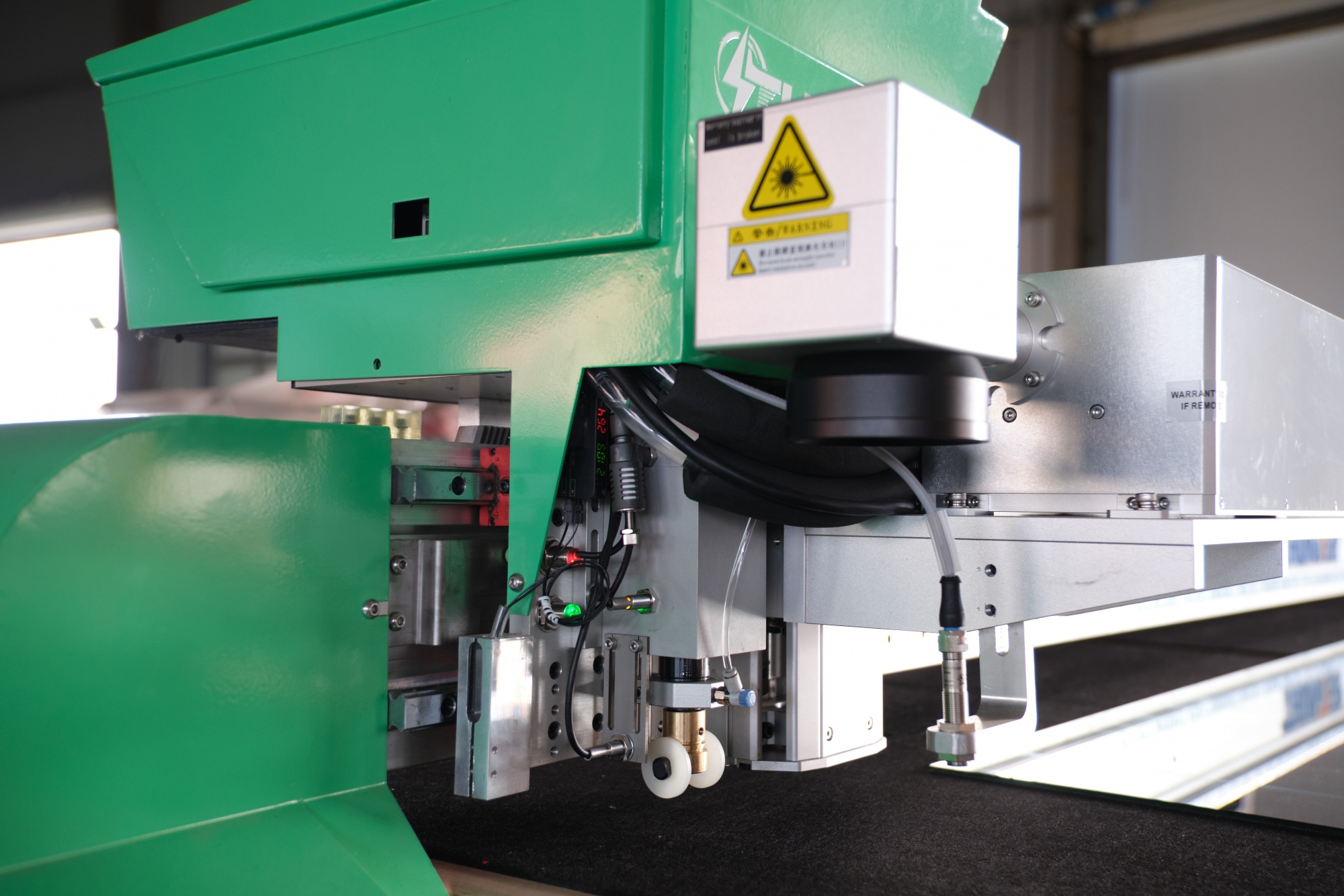

Escaneo de Formas (Opcional): Muchos modelos incluyen un sensor láser que permite escanear plantillas físicas (de cartón o madera) para replicar la forma automáticamente en el software.
-
Sistema de Optimización: Incluye software que organiza los cortes de manera que se minimice el desperdicio de material (scrap).
Componentes de Calidad
-
Guías y Rieles: Marca Hiwin (Taiwán).
-
Componentes Eléctricos: Schneider o Siemens.
-
Válvulas Neumáticas: SMC o Airtac.
