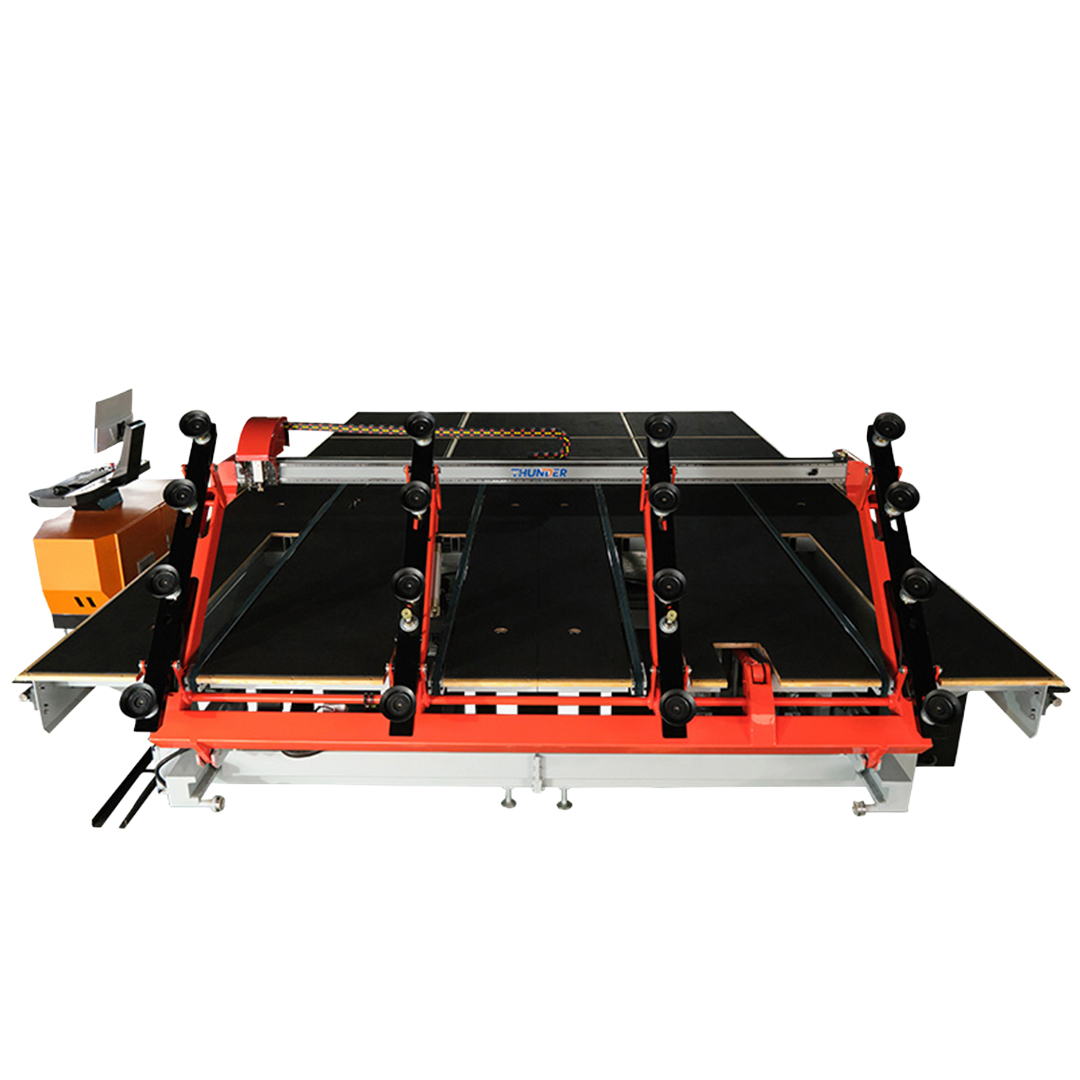

Máquina de corte de vidrio CNC multifunción THUNDER 4228

Máquina de corte de vidrio CNC multifunción THUNDER 4228

Consultar

Categorías: ,

Descripción

La Thunder 4228 es una línea de producción inteligente controlada por CNC que permite a un solo operario gestionar todo el proceso de transformación del vidrio crudo. Su diseño destaca por la estructura de puente móvil y un sistema de succión integrado que elimina la necesidad de mesas de carga independientes.

Funciones Integradas:

  1. Carga Automática: Brazos basculantes con ventosas de alta seguridad que recogen el vidrio directamente del caballete.

  2. Corte de Precisión: Cabezal de corte con sensor de presión automático que permite realizar formas complejas y optimización de retales.

  3. Tronzado (Breaking): Mesa equipada con barras neumáticas longitudinales y transversales para separar el vidrio tras el corte.

  4. Movimiento por Colchón de Aire: Facilita el desplazamiento manual de las piezas cortadas sin riesgo de rayaduras.

Ficha Técnica (Especificaciones Industriales)

Parámetro Detalle Técnico
Tamaño Máximo de Hoja 4200 mm x 2800 mm
Espesor de Vidrio 2 mm a 19 mm
Velocidad de Corte 0 – 160 m/min (ajustable)
Precisión de Corte $\pm$ 0.15 mm
Aceleración 6.0 $m/s^2$
Potencia Total 12 kW
Presión de Aire 0.6 MPa – 0.8 MPa
Sistema de Control PC Industrial con Windows (Galil o similar)
Peso Total Aprox. 4200 kg

Componentes y Tecnología

  • Transmisión de Alta Velocidad: Utiliza cremalleras y piñones helicoidales de precisión (clase 6) junto con servomotores de alto par para garantizar movimientos fluidos.

  • Software de Optimización: Compatible con formatos .dxf y .dwg. El software calcula automáticamente el patrón de corte para maximizar el aprovechamiento del vidrio (ahorro de hasta un 15% de material).

  • Lubricación Inteligente: Sistema de inyección de aceite dual para el cabezal de corte y las guías lineales, asegurando un funcionamiento silencioso y duradero.

  • Escaneo de Plantillas: Capacidad de digitalizar formas irregulares directamente sobre la mesa mediante un sensor láser o mecánico.

Ventajas Operativas

  • Ahorro de Espacio: Al ser una máquina multifunción, ocupa un 30% menos de superficie que una línea de carga y corte tradicional por separado.

  • Seguridad: Reduce drásticamente el riesgo de accidentes al evitar que los operarios manipulen manualmente hojas de vidrio de 4 metros.

  • Calidad de Borde: El control exacto de la presión de corte garantiza una rotura limpia, reduciendo el tiempo necesario en las máquinas de pulido/canteado posteriores.
